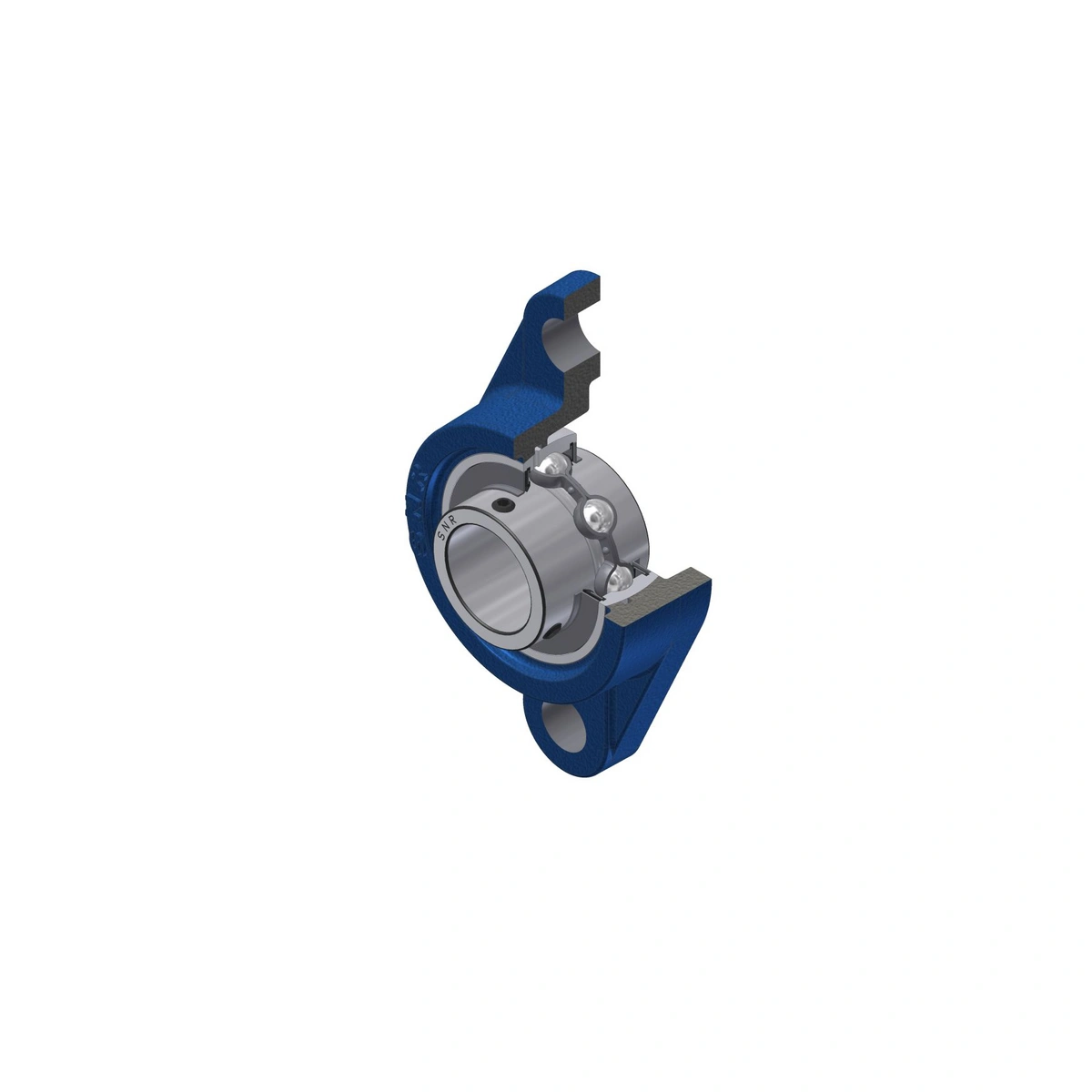

SNR UCFL 207

Zespół łożyskowy z oprawą kołnierzową (flanged bearing unit) | Ø wału 35 mm

Charakterystyka

UCFL 207 to kompletna jednostka łożyskowa z wkładem łożyskowym UC207 (łożysko kulkowe) osadzonym w oprawie kołnierzowej FL (2-otworowej). Zapewnia łatwy montaż wału na konstrukcji maszyny i stabilne łożyskowanie przy umiarkowanych obciążeniach promieniowych. Wkład łożyskowy posiada blokowanie na wale i uszczelnienia.

Dane techniczne – wkład łożyskowy UC207

• Średnica wału (d): 35 mm
• Średnica zewnętrzna wkładu (D): 72 mm
• Szerokość wkładu (B): 19 mm
• Typ łożyska: jednorzędowe łożysko kulkowe
• Uszczelnienia: obustronne (oznaczenie 2RS lub D – zależnie od wersji)
• Blokowanie na wale: za pomocą wkrętów dociskowych
• Smary: fabryczne smarowanie wewnętrzne

Wymiary montażowe – oprawa UCFL 207

• Rozstaw otworów montażowych: ~100 mm
• Średnica otworów montażowych: ~10–11 mm
• Wysokość do osi wału: ~36 mm
• Szerokość podstawy: ~102 mm
• Materiał oprawy: żeliwo

(Wymiary typowe dla serii UCFL 207 – znormalizowane względem katalogów opraw łożyskowych.)

Właściwości

• Prosta instalacja dzięki kołnierzowemu mocowaniu
• Fabrycznie nasmarowane łożysko z uszczelnieniami
• Możliwość dosmarowania przez kalamitkę (jeśli przewidziana)
• Ograniczenie wnikania zanieczyszczeń dzięki uszczelnieniom
• Kompensacja niewspółosiowości oprawy i wału
• Odporność na warunki standardowe przemysłowe

Zastosowanie

• Przenośniki i napędy pomocnicze
• Maszyny przemysłowe o umiarkowanych obciążeniach promieniowych
• Elementy konstrukcyjne z mocowaniem kołnierzowym
• Mechanizmy z potrzebą szybkiego i pewnego montażu osiowego

Montaż

1. Zamocować oprawę UCFL 207 do konstrukcji za pomocą dwóch śrub w kołnierzu.
2. Umieścić wał w łożysku i dokręcić wkręty dociskowe w pierścieniu wewnętrznym wkładu.
3. Sprawdzić osiowanie wału i mocowanie.
4. (Opcjonalnie) dosmarować przez kalamitkę zgodnie z warunkami pracy.
