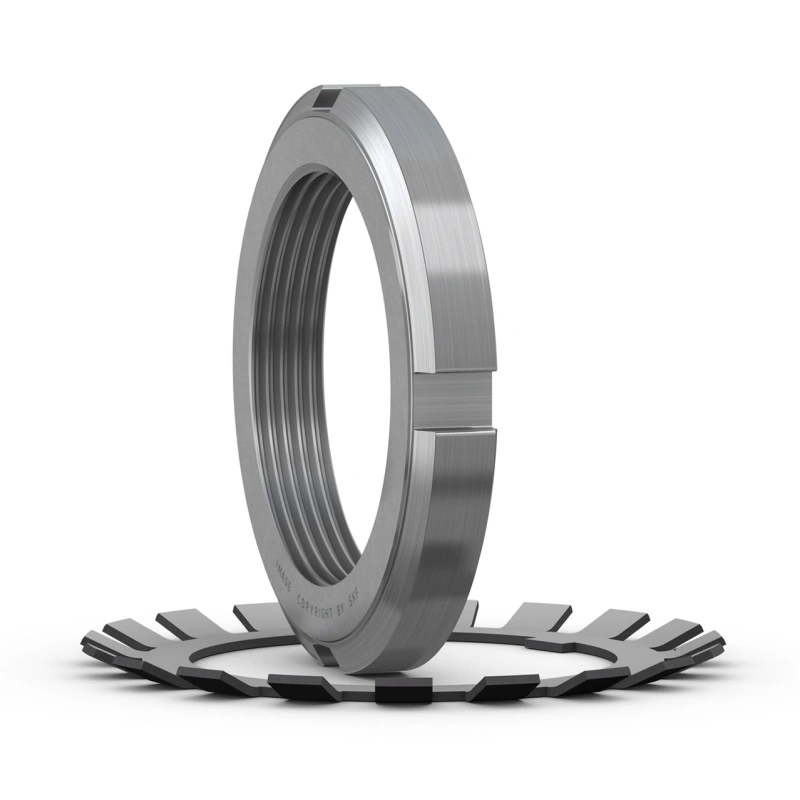

SKF KM 10 to precyzyjna nakrętka łożyskowa z czterema rowkami obwodowymi, przeznaczona do osiowego ustalania łożysk tocznych na wale. Stosowana w połączeniu z podkładką zabezpieczającą (np. MB 10) zapobiega samoodkręceniu w warunkach pracy dynamicznej.

Nakrętki serii KM są standardowym rozwiązaniem montażowym w aplikacjach przemysłowych, gdzie wymagane jest dokładne ustawienie luzu łożyska oraz jego trwałe zablokowanie w osi.

Parametry techniczne

• Typ: KM 10
• Gwint: M50 × 1,5
• Średnica zewnętrzna (D): 70 mm
• Wysokość (B): 11 mm
• Ilość rowków: 4
• Materiał: stal węglowa / stal konstrukcyjna
• Wykonanie: powierzchnia czerniona / fosforanowana (ochrona antykorozyjna)

Funkcja w układzie łożyskowym

• Osiowe ustalanie łożysk kulkowych i wałeczkowych
• Regulacja luzu promieniowego w łożyskach stożkowych
• Mocowanie tulei wciąganych i wciskanych
• Stabilizacja zespołów łożyskowych na wałach z gwintem

Kompatybilność

• Łożyska toczne z otworem stożkowym (przez tuleje)
• Tuleje wciągane (seria H…)
• Tuleje wciskane (seria AH…)
• Podkładka zabezpieczająca: MB 10

Zastosowania

• Przekładnie przemysłowe
• Silniki elektryczne
• Pompy i wentylatory
• Maszyny produkcyjne
• Układy napędowe OEM

Uwagi montażowe

• Montaż z użyciem haka montażowego lub klucza hakowego SKF
• Zalecane zabezpieczenie podkładką MB 10
• Moment dokręcania zgodny z dokumentacją aplikacji
• Gwint wału powinien spełniać klasę dokładności zgodną z normą ISO
