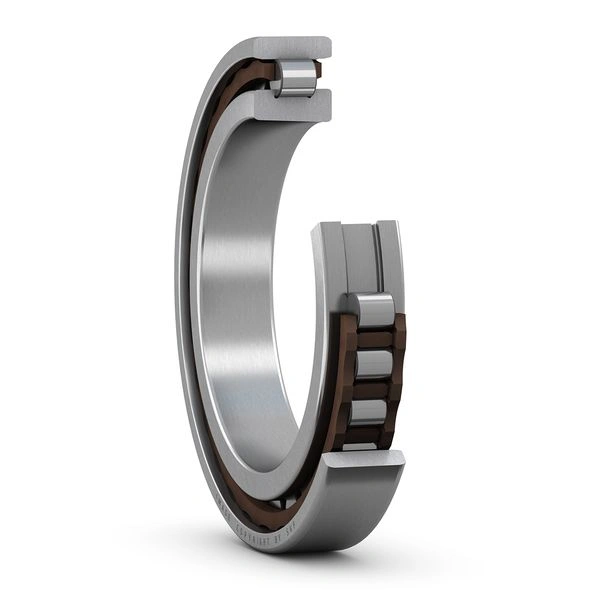

jest przeznaczone do przenoszenia dużych obciążeń promieniowych przy zachowaniu wysokiej sztywności i dokładnego prowadzenia wału. Konstrukcja z wałeczkami walcowymi zapewnia liniowy kontakt z bieżniami, co przekłada się na wysoką nośność oraz odporność na przeciążenia promieniowe.

Charakterystyka techniczna

• Wysoka nośność promieniowa dzięki liniowemu kontaktowi wałeczków z bieżniami
• Wysoka sztywność układu łożyskowego – stabilne prowadzenie wału
• Przystosowane do pracy przy wysokich obciążeniach i udarach promieniowych
• Możliwość pracy przy wysokich prędkościach (zależnie od wykonania i smarowania)
• Wersje rozłączne ułatwiają montaż, demontaż i kontrolę elementów

Konstrukcja

• Wałeczki walcowe zapewniające wysoką nośność promieniową
• Precyzyjnie obrobione bieżnie pierścieni zapewniające równomierny rozkład obciążenia
• Koszyk prowadzący wałeczki stabilizujący ich pozycję podczas pracy
• W zależności od wykonania: możliwość kompensacji wydłużeń cieplnych wału (łożysko „pływające”)

Wymagania montażowe

• Wymaga dokładnej współosiowości gniazda i wału – wrażliwe na niewspółosiowość
• Zalecane prawidłowe pasowania i podparcie pierścieni zgodnie z obciążeniem
• Dobór luzu wewnętrznego i smarowania zgodnie z warunkami pracy

Przeznaczenie

Łożyska walcowe stosowane są w przekładniach, silnikach elektrycznych, sprężarkach, pompach, wrzecionach oraz w innych układach wymagających wysokiej nośności promieniowej i sztywności prowadzenia wału.

Wymiary
